LGS چیست ؟
جنس و ساختار LGS
مزیت سیستم LGS داشتن ضخامت یکنواخت در عرض مقاطع و استفاده از روش Forming Roll برای ساخت آنهاست که باعث میگردد، تولید
مقاطع در حجم بسیار بالا و با کیفیت مناسب و یکنواخت انجام گیرد. مقاطع فولادی جدار نازک، سبک بوده و به راحتی قابل
حمل میباشند. بخشهای مختلف ساختمان را به راحتی می توان با این مقاطع مونتاژ نمود. این عوامل باعث میگردد که عملیات
ساخت با این سیستم بسیار سریع باشد.
طرح و اجرای ساختمان با روش قابهای سبک فولادی LGS بر اساس استاندارد AISI (انستیتو آهن و فولاد آمریکا) انجام می گیرد و مقاطع به صورت سرد فرم داده می شوند. سرعت ساخت این نوع سازه ها با یک برنامه ریزی حساب شده، بسیار بالا میباشد. ورقهای نورد سرد به وسیله گالوانیزه نمودن در مقابل زنگ زدگی و خوردگی محافظت می شوند. اتصالات این سیستم بوسیله پیچ خودکار و یا جوش قابل اجرا می باشد. عملیات پی سازی بسیار ساده تر و کم حجم تر از پی سازی ساختمانهای سنتی می باشد. در مناطق زلزله خیز استفاده از این روش به دلیل کاهش چشمگیر بار مرده ساختمان از اهمیت بسزایی برخوردار است و تخریب ساختمان خصوصاً ریزش ناگهانی عملاً اتفاق نمی افتد.
ورق های فولادی مجاز برای استفاده در سیستم ال جی اس (LGS) بر اساس استاندارد ASTM A 1003 عبارتند از :
فولاد سازه ای رده ۲۳۰ تیپ ST230 H
فولاد سازه ای رده ۳۴۰ تیپ ST340 H
فولاد سازه ای رده ۲۳۰ تیپ ST230 L
فولاد سازه ای رده ۳۴۰ تیپ ST340 L
مشخصات LGS
|
ضخامت سازه باربر |
6/4 – 85/0 |
|
ضخامت سازه غیر باربر |
85/0 – 4/0 |
|
جنس ورق |
گالوانیزه پوشش 180 میکرون به بالا |
|
اتصالات |
پیچ خودکار – جوش |
|
شکل مقاطع |
U و C و Z و مقاطع ترکیبی |
فعالیت های موازی و بدون وقفه در بخش های دیگر ساختمان حین اجرا
سهولت در اجرای سیستم های تأسیساتی و افزایش عمر مفید تاسیسات
ایمنی در محل کارگاه، سهولت در ساخت و عدم نیاز به تجهیزات خاص
کاهش مصرف انرژی در مراحل ساخت و بهره برداری
قابلیت ساخت به صورت کارخانه ای و برآورده نمودن استانداردهای مقاوم سازی
سازگاری با محیط زیست
انعطاف پذیری در طرح معماری
کاهش مدت زمان اجرا و سرعت بالای بازگشت سرمایه
کاهش هزینه نیروی انسانی
قابلیت بازیافت و بکارگیری مجدد مصالح
|
نوع دیوار ویژگی |
دیوار با آجر فشاری |
دیوار با سیستم LSF |
|
سرعت اجرای دیوار بر حسب متر مربع در روز توسط یک اکیپ اجرایی |
10 |
90 |
|
سرعت اجرای پوشش دیوار بر حسب متر مربع در روز توسط یک اکیپ |
15 |
80 |
|
مقایسه وزن دیوارها بر حسب کیلوگرم بر متر مربع |
420 |
30 |
|
مقایسه وزن ملات مصرفی در دیوار بر حسب کیلوگرم بر متر مربع |
130 |
0 |
|
ضریب هدایت حرارتی W/MK |
77/2 |
4/0 |
|
قابلیت عایق صوتی db |
35 |
55 |
|
میزان آلایندگی در مراحل تولید و اجرا |
زیاد |
قابل چشم پوشی |
|
پرت مصالح |
زیاد |
قابل چشم پوشی |

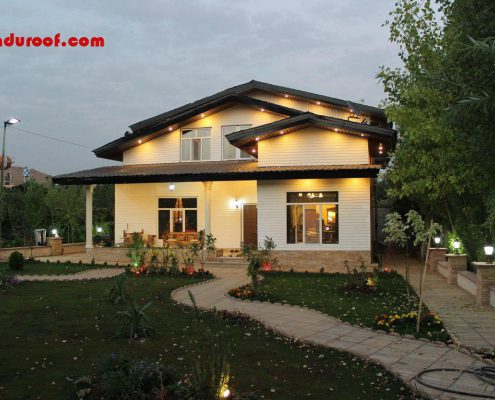

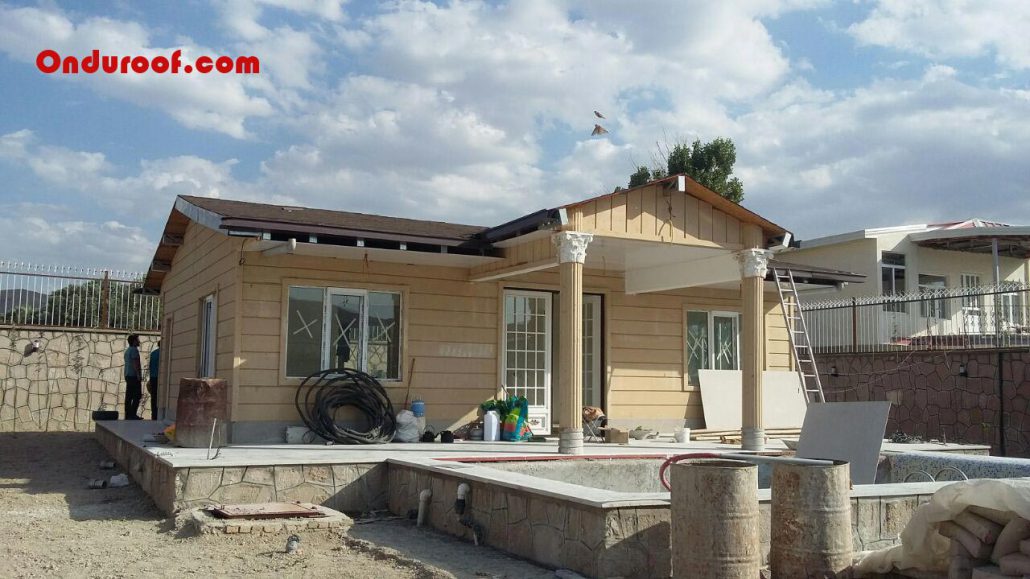

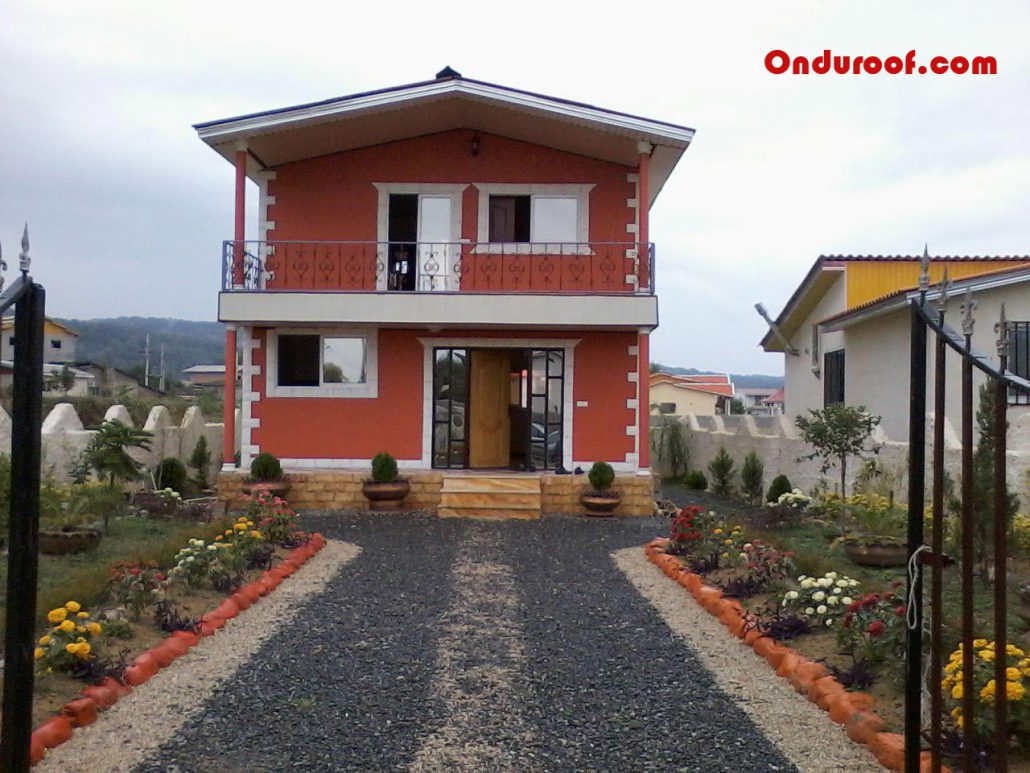

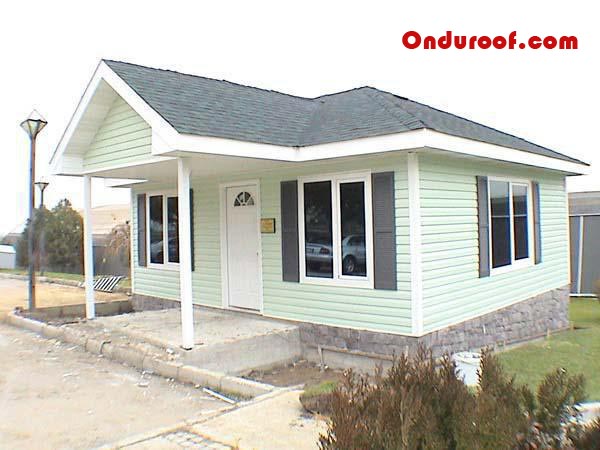

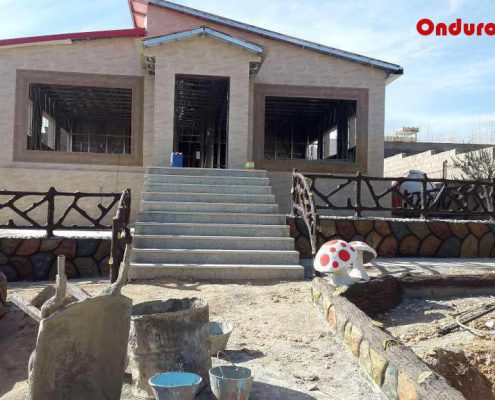

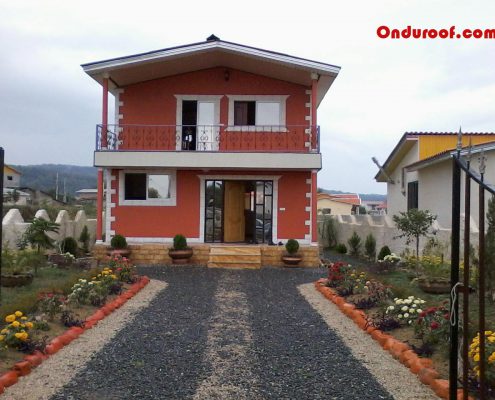

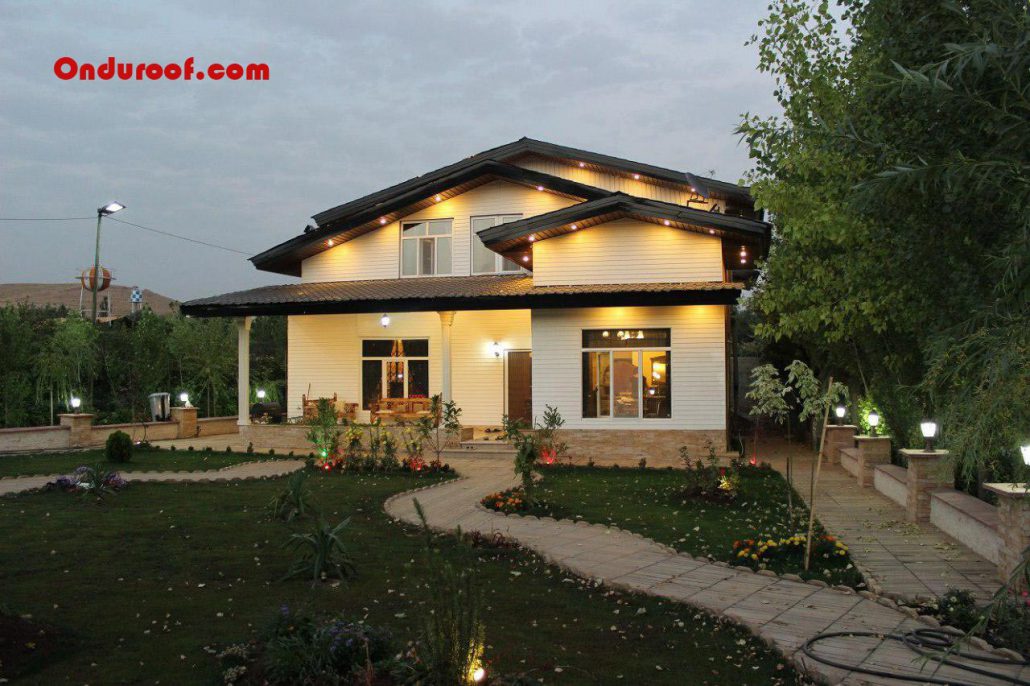

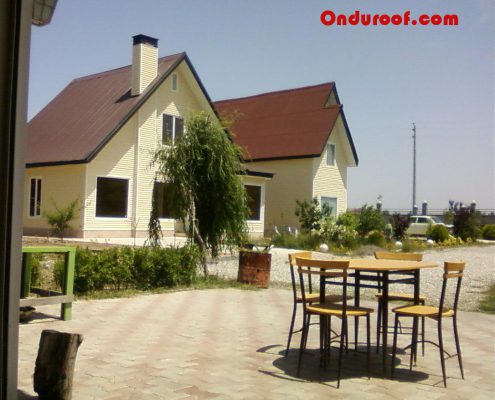

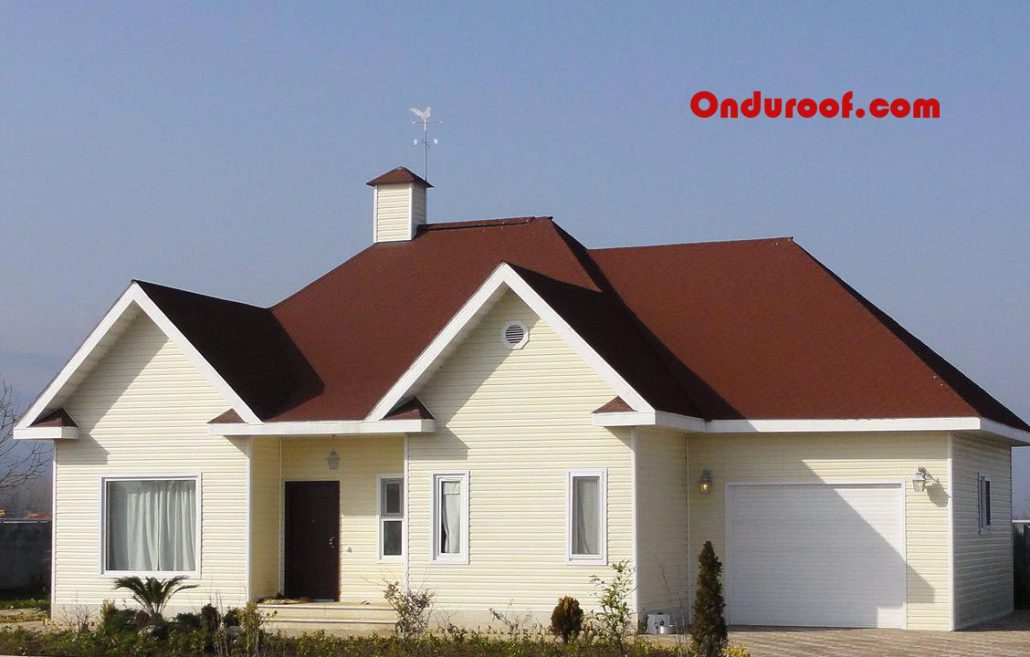

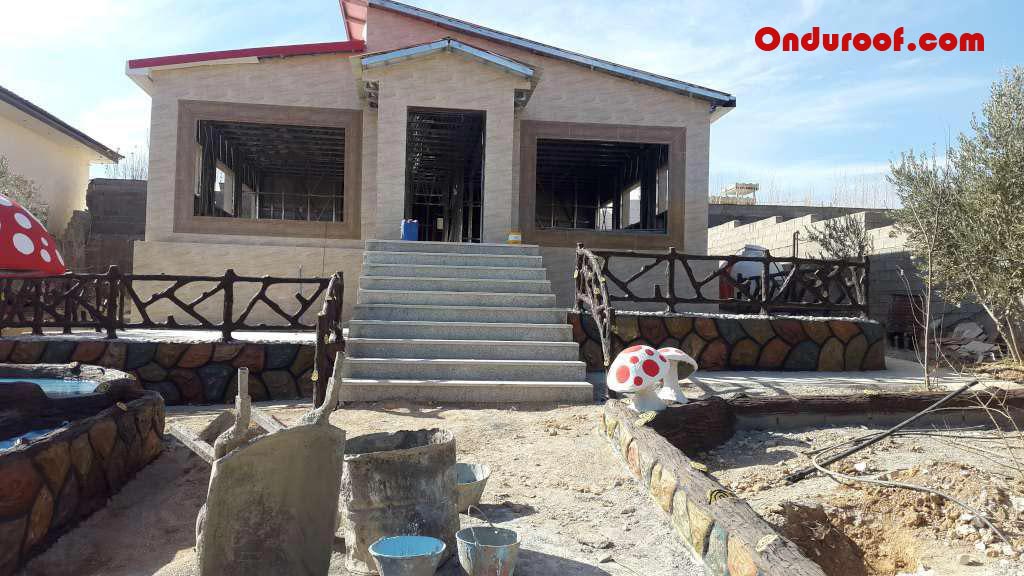

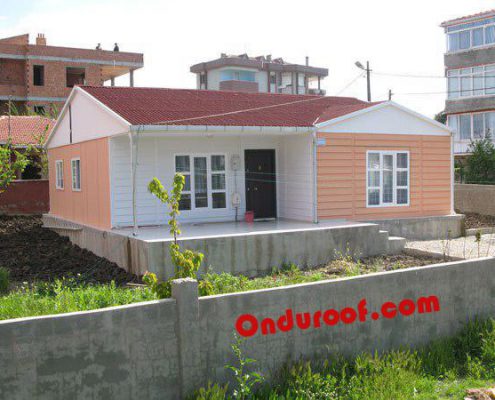

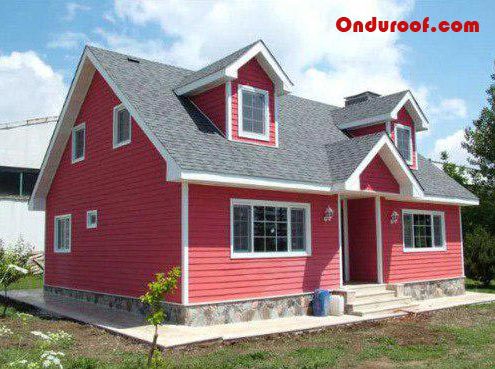

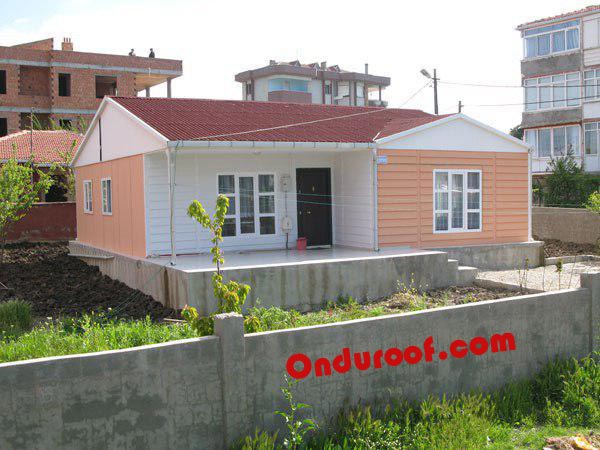

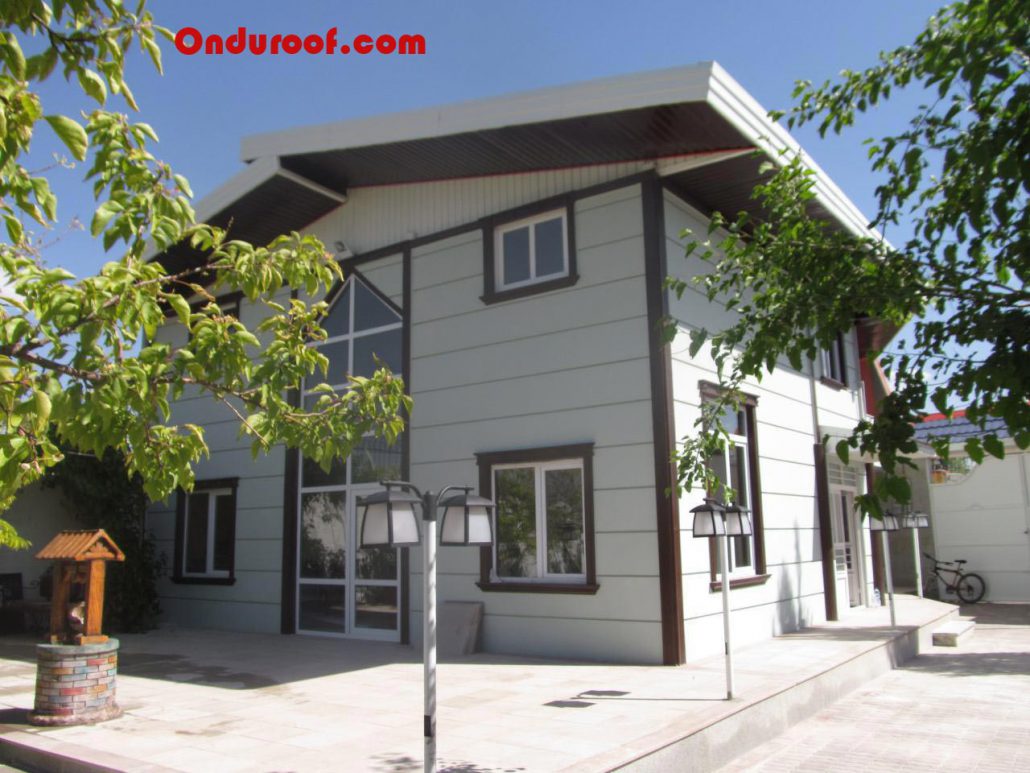

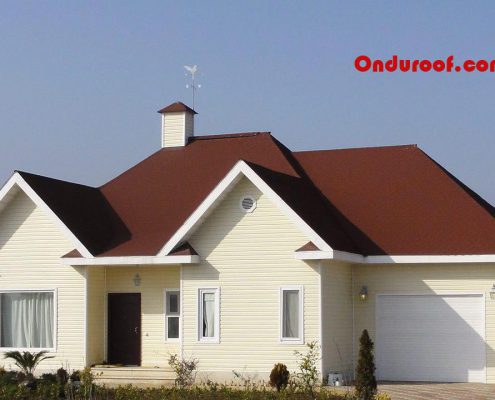

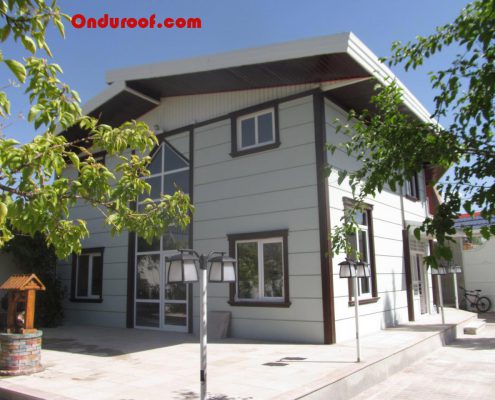

سیستم ال جی اس (LGS) در ساخت ویلاها, ساختمانهای مسکونی و اداری تا چهار طبقه, هتل ها و هتل آپارتمانها, مدارس و دانشگاهها, رستورانها, کمپهای اقامتی و تفریحی و …. استفاده می شود.
- ساختمان های چند واحدی
- دفاتر و ساختمان های تجاری کوچک
- ساختمان های ورزشی و آموزشی

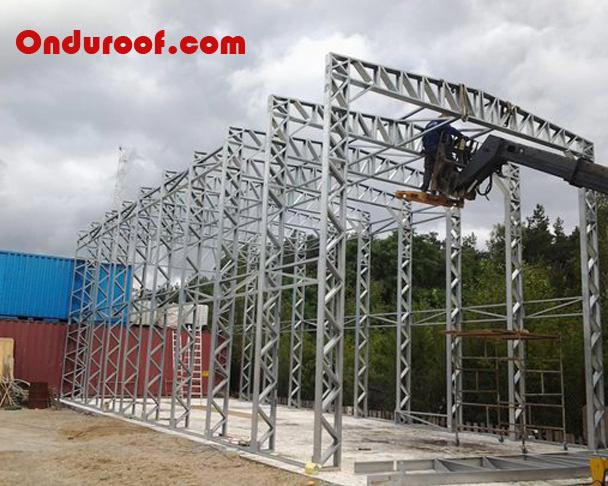

- واحدهای صنعتی
- احداث نیم طبقه در داخل بناهایی با ارتقاع زیاد

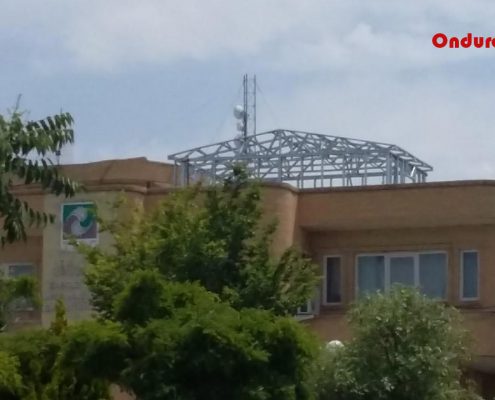

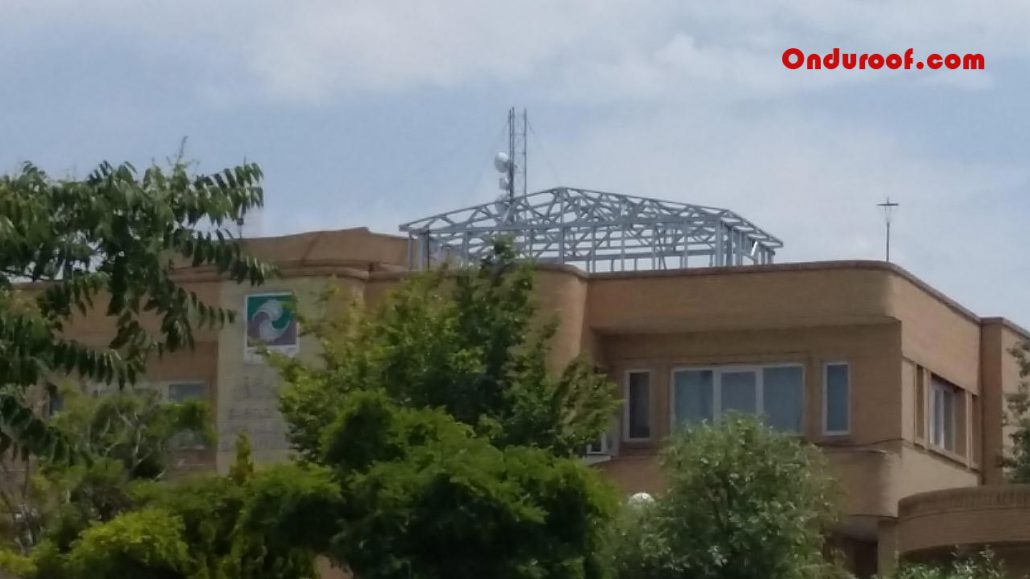

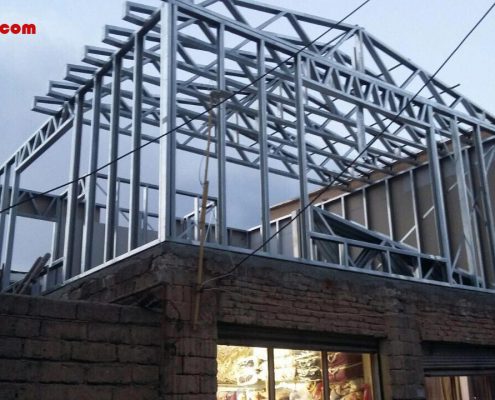

- افزایش طبقات ، اضافه بنا و اضافه اشکوب بر روی پشت بام ساختمان های موجود
- فضاهای کاربردی پیش ساخته مثل سرویس های بهداشتی به صورت Box System
- بازسازی مناطق آسیب‌دیده از بلایای طبیعی (زلزله، سیل، طوفان، رانش زمین و …) از نقطه نظر اسکان دائم
- اسکان نیمه موقت آسیب‌دیدگان از بلایای طبیعی (با توجه به سرعت احداث و هزینه پایین)
- احداث مسکن کوچک و ارزان قیمت برای جوانان
- احداث شهرکهای مسکونی جدید (در قالب انبوه سازی):
- ساخت و ساز جدید در شهرهای کوچک و روستاها (اعم از مسکونی، آموزشی، فرهنگی وغیره)
فونداسیون (پی سازی) فونداسیون ساختمانهای L.G.S به علت سبکی سازه بسیار ساده، سریع الاجرا وکم هزینه بوده وشامل ترکیبی از شاسی کشی فلزی و بتن،بصورت نواری میباشد.

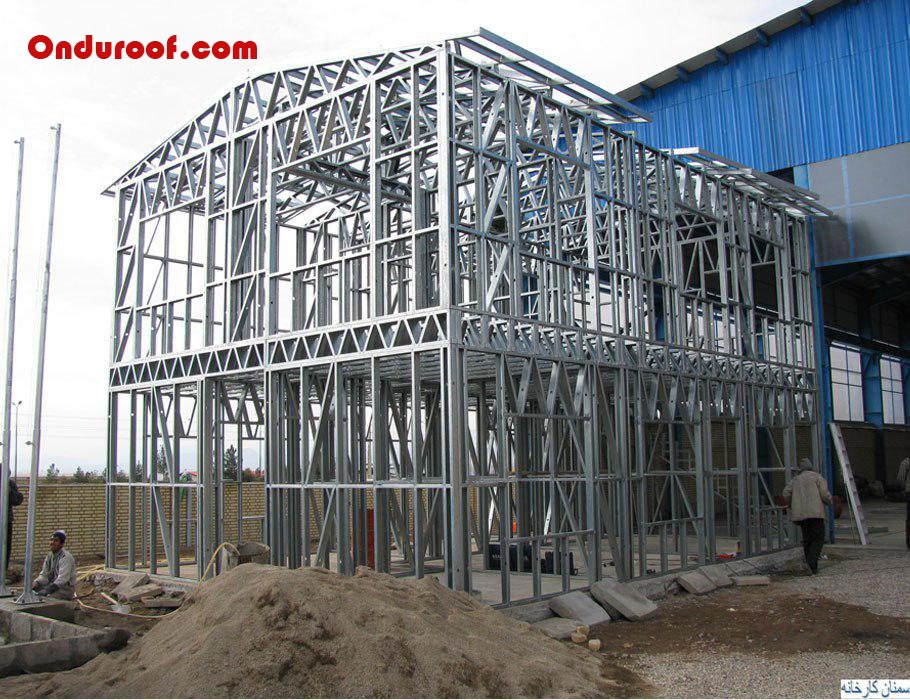

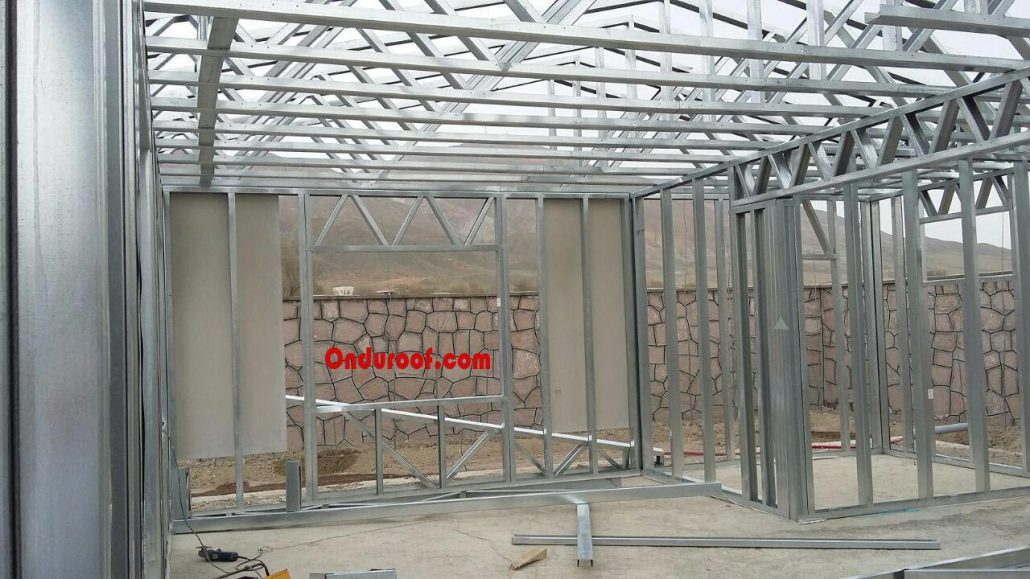

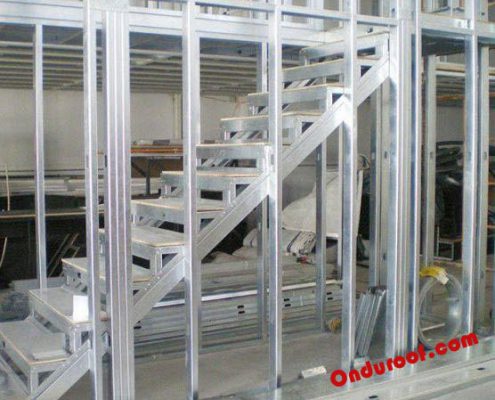

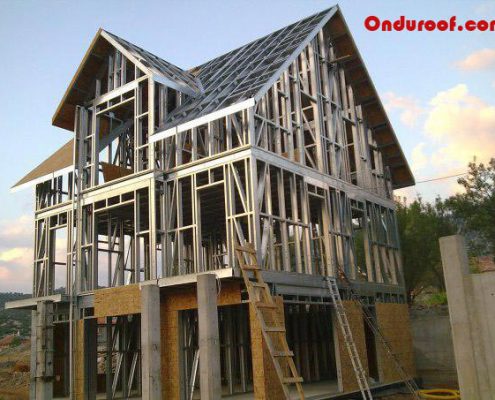

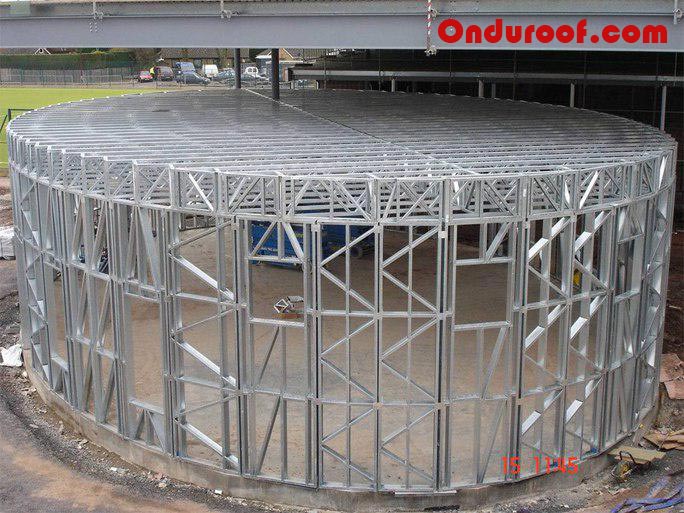

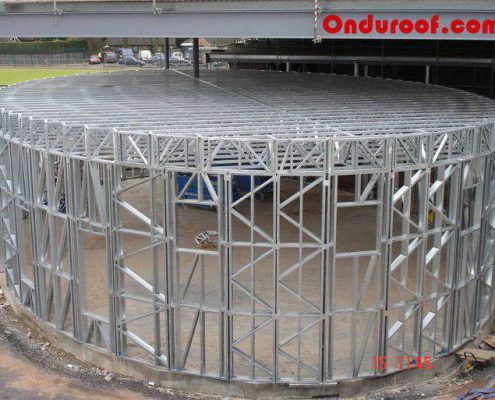

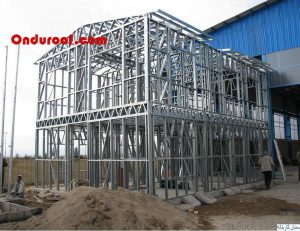

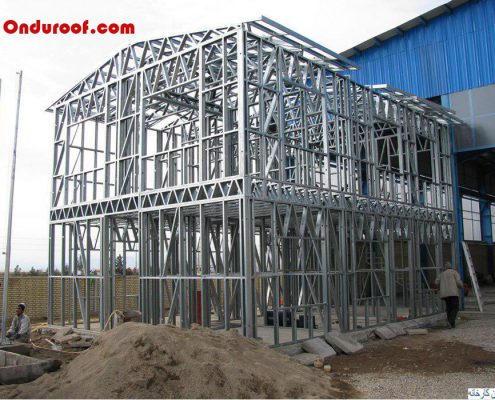

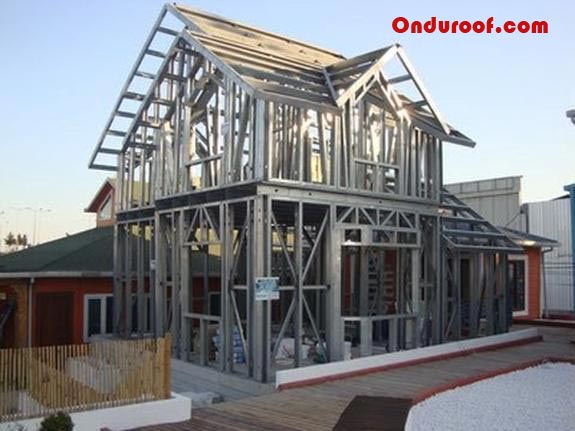

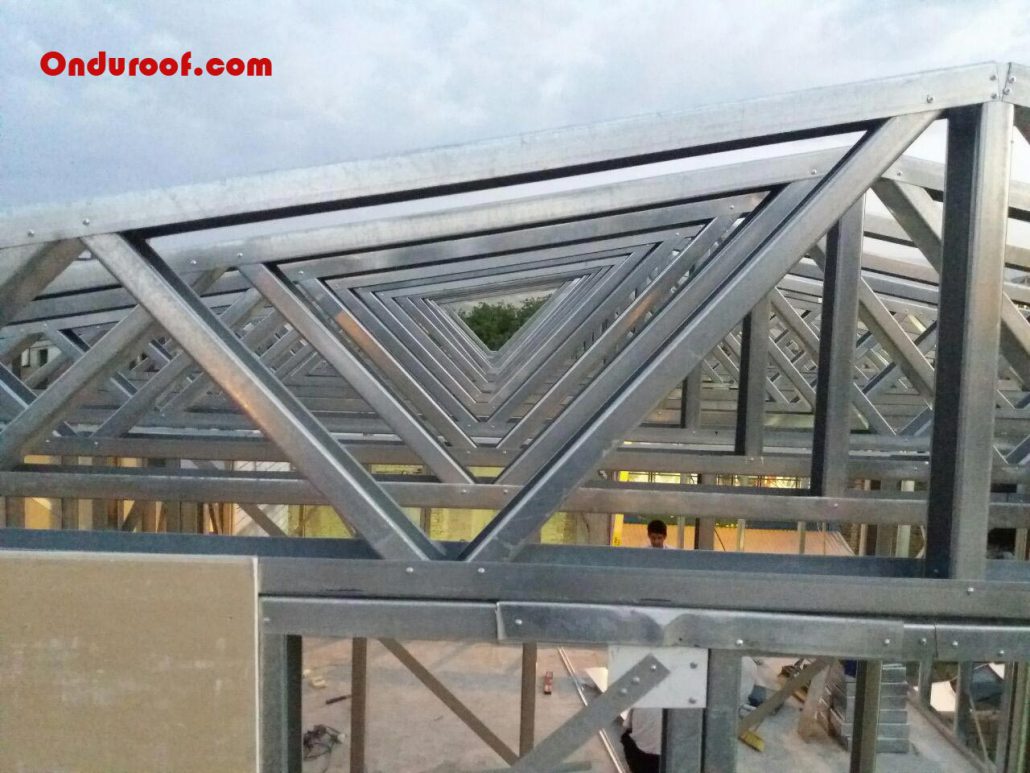

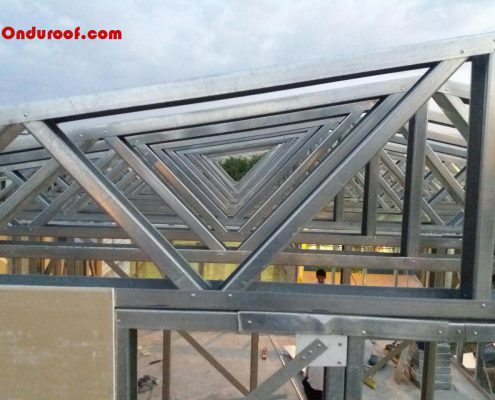

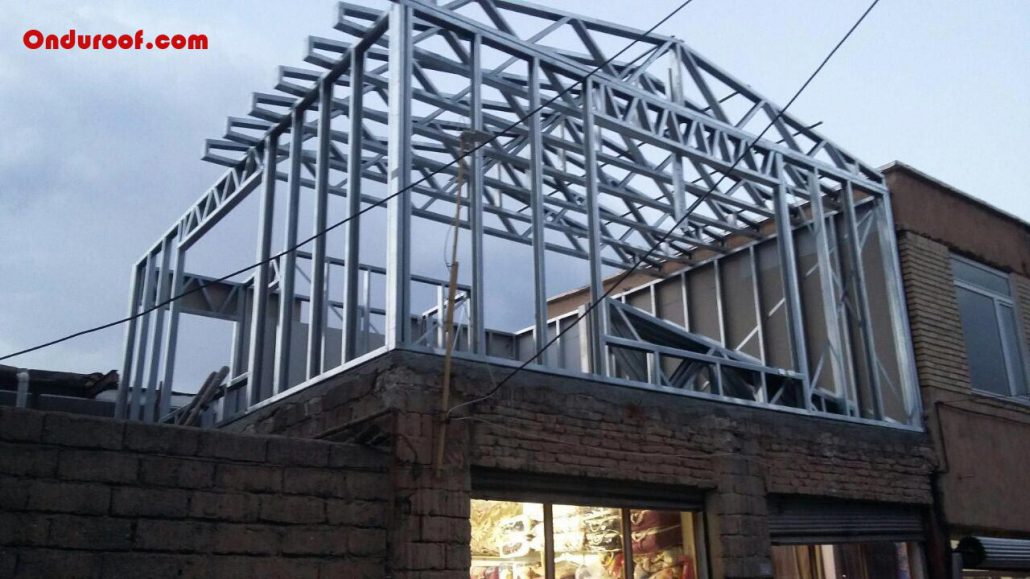

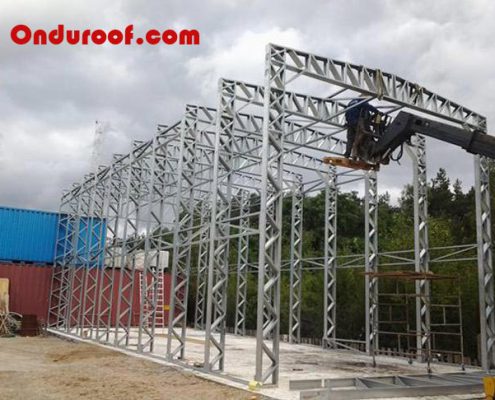

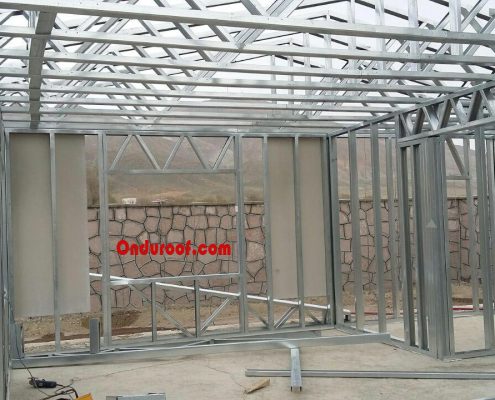

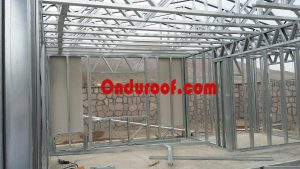

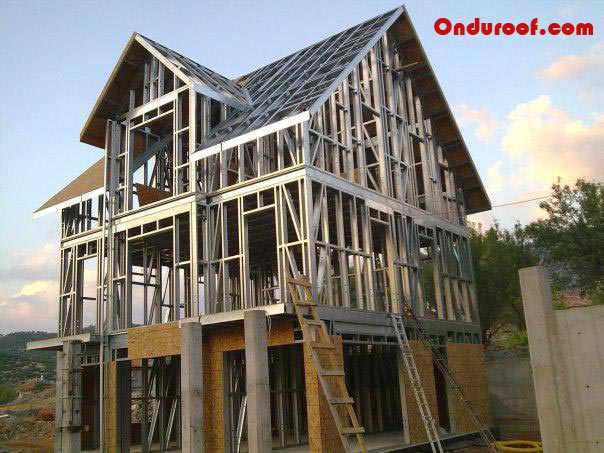

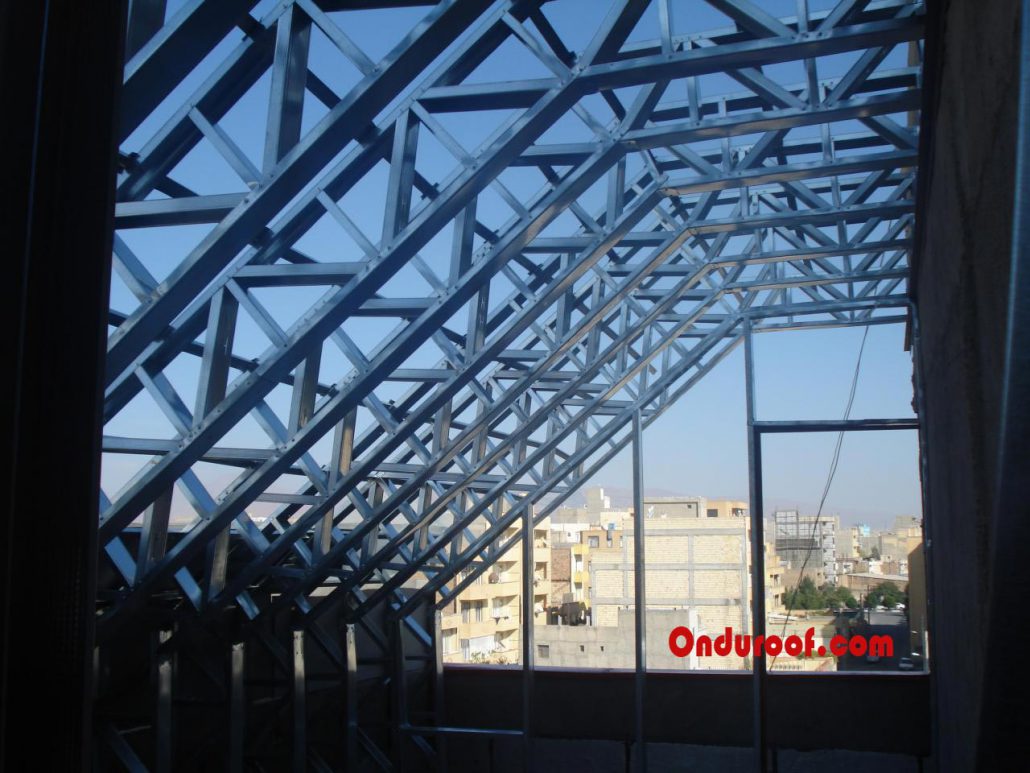

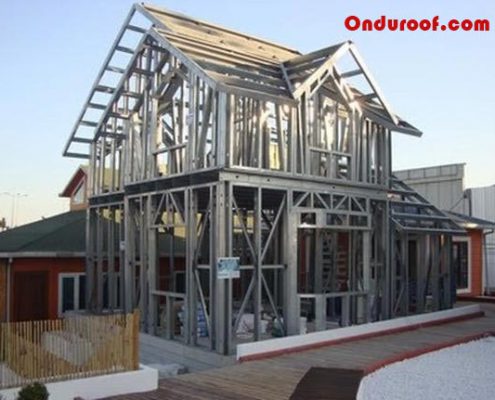

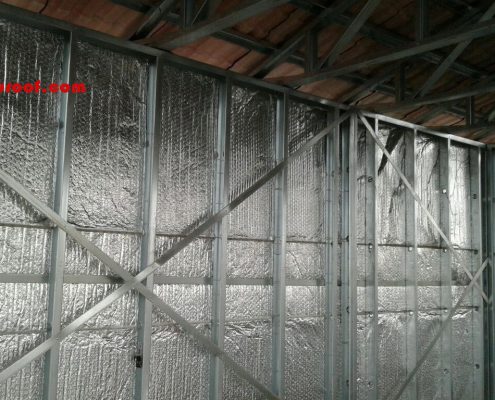

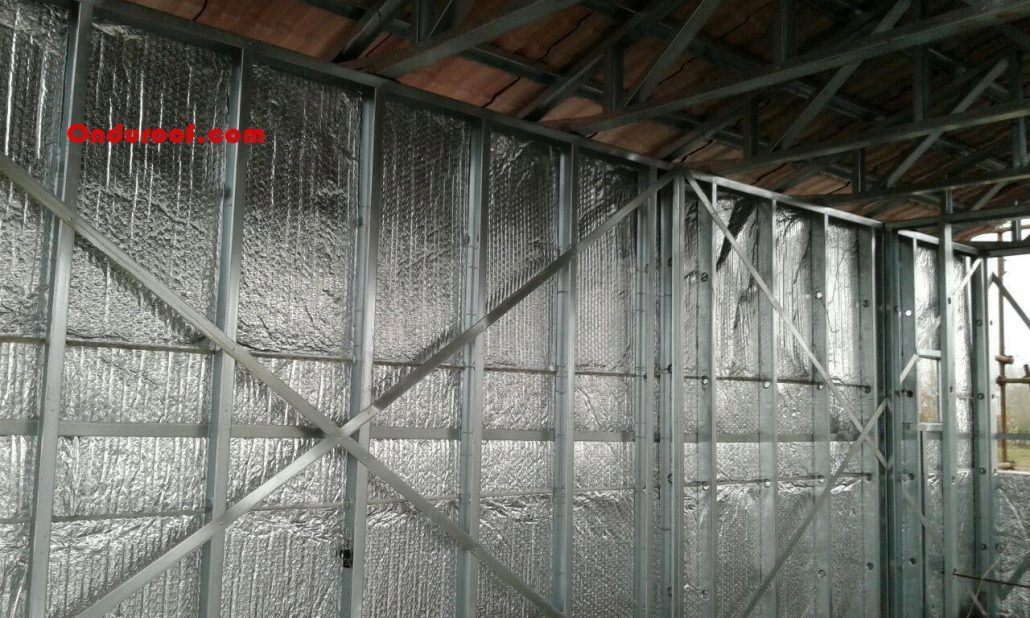

اسکلت : اسکلت از جنس ورق گالوانیزه بصورت استاد و رانر بوده ، ابتدا دیوارها بصورت پانل مونتاژ شده وپس از نصب ، خرپاها و تیرهای روی آن نصب میگردند.

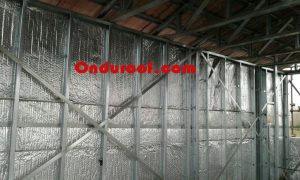

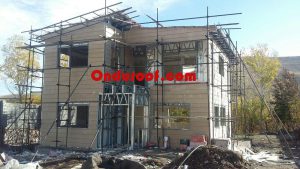

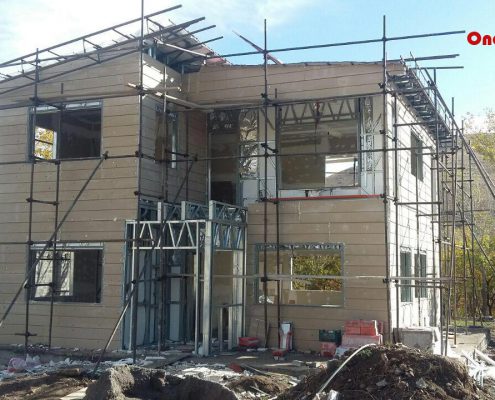

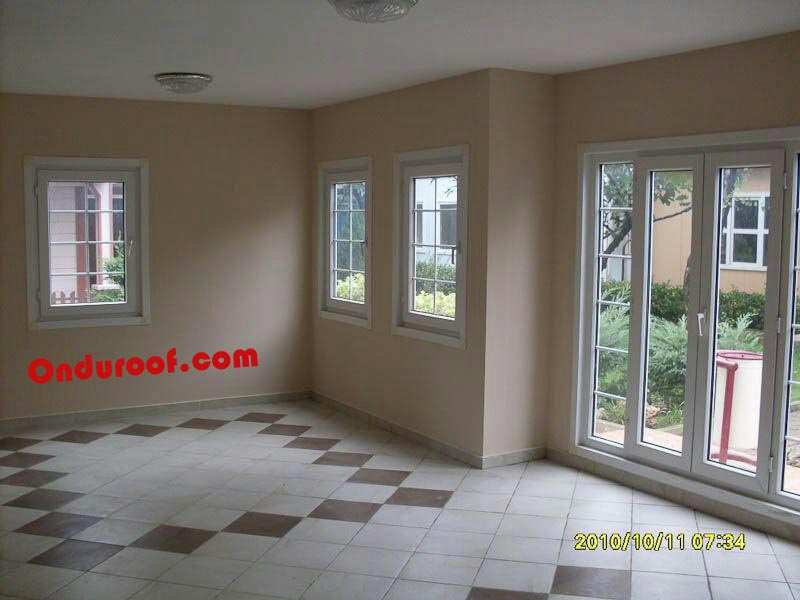

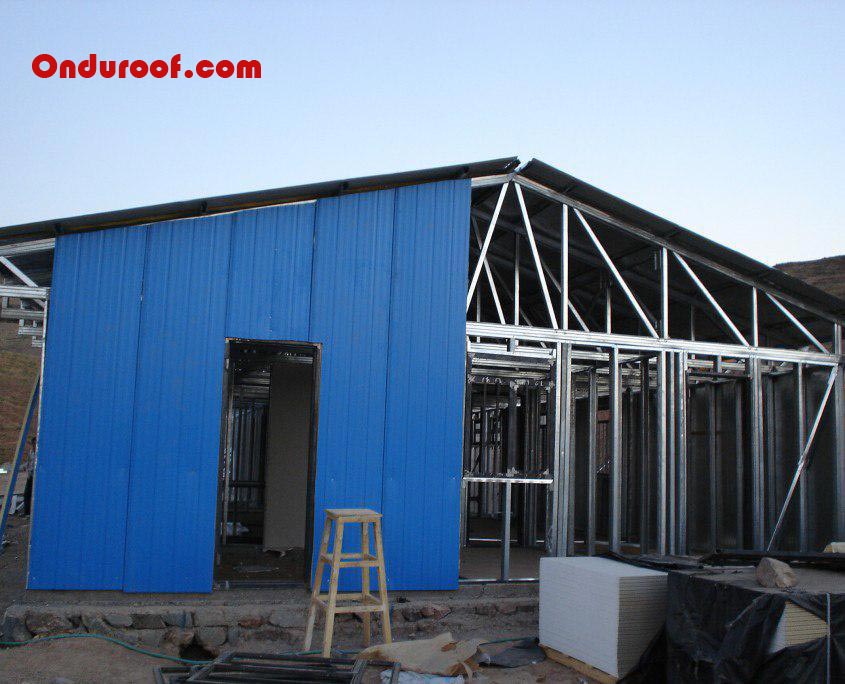

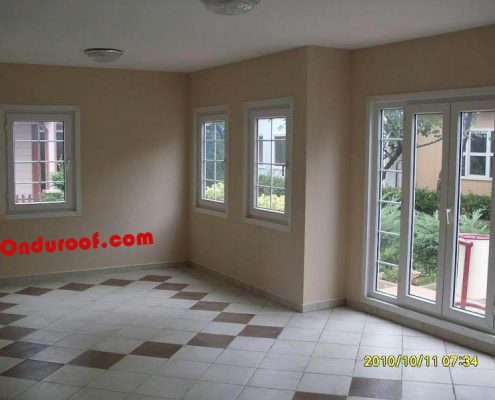

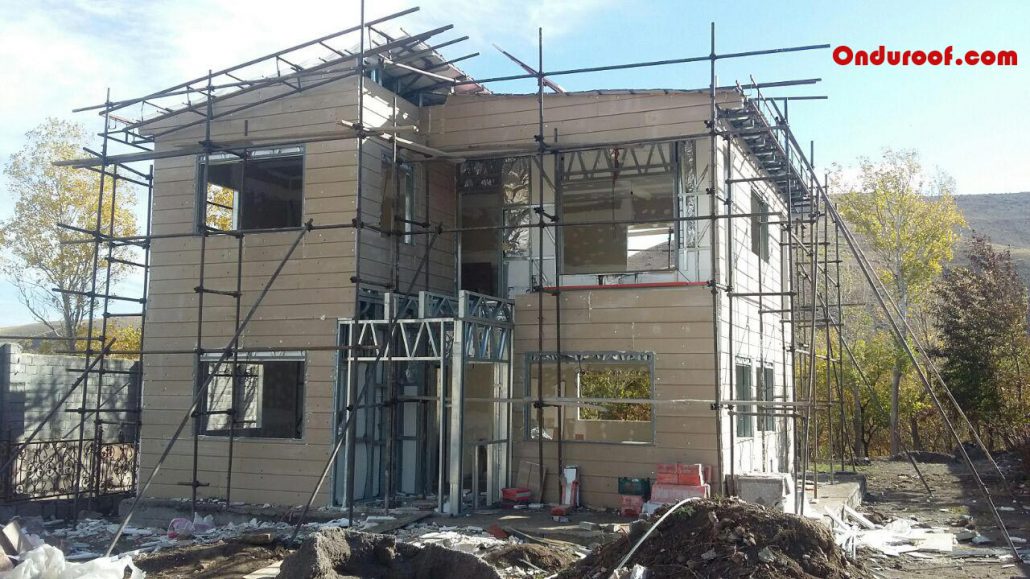

دیوارهای داخلی وخارجی: برای دیوارهای داخلی از پانلهای گچی، منیزیمی ویا سیمانی استفاده میشود.دیوارهای خارجی پس از عایقکاری بافوم XPS با پانل سیمانی ویا بوردکس پوشانده میشوند،محل عبور لوله های تاسیساتی از قبل در پروفیل ها بصورت حفره هایی پیش بینی گردیده و همزمان امکان نصب درب ها و پنجره ها ازجنس آلومینیومی ، PVC ویا چوبی وجود دارد.

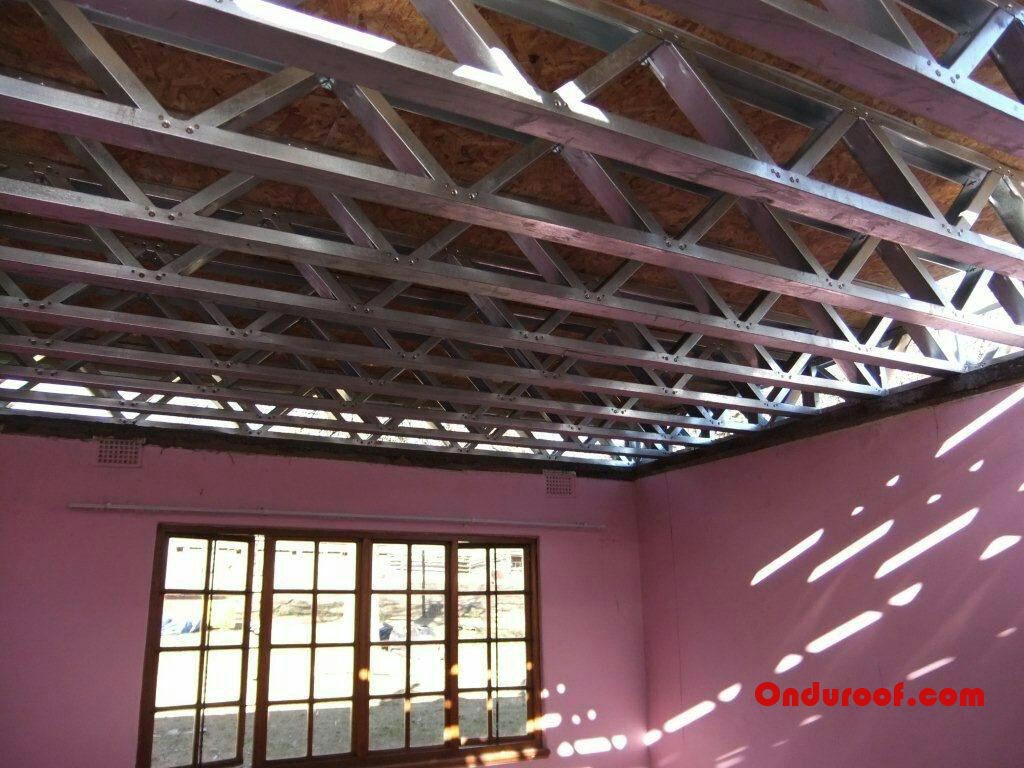

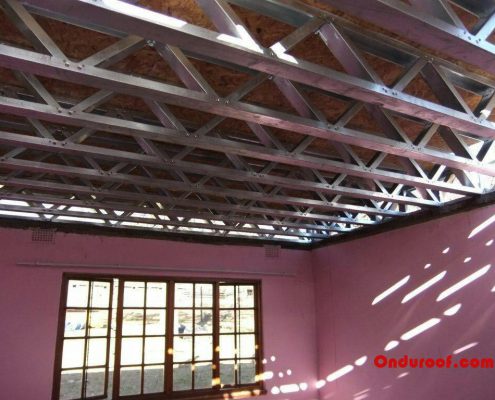

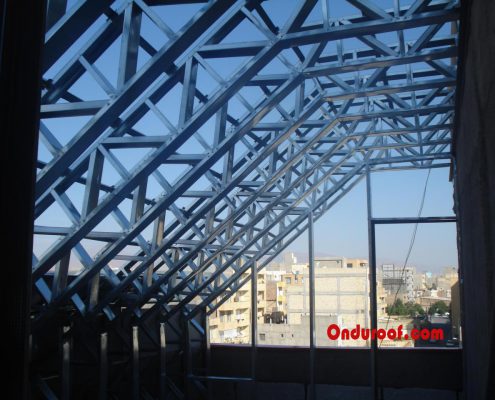

پوشش سقف و کف: در این سیستم کف طبقات با تیرهای فرعی،دک فلزی و بتن غیر باربر سبک اجرا میگردد.پوشش سقفهای شیبدار از ورق آندوویلا ویا آندولین فرانسه با عایق فوم XPS میباشد.
